摘要：高層建筑外墻保溫材料是近年來高層火災頻發的重要因素之一。本文基于幾起典型高層建筑火災事故案例分析，闡述了高層火災的特殊性和嚴重性。接著，本文對國內外保溫材料火蔓延理論模型方面所做的工作進行了介紹?？紤]到保溫材料炭化和熔融等燃燒特性對火蔓延行為的影響，本文創新性的提出把火蔓延模型按照熱固性和熱塑性的分類進行了回顧。本文系統分析了這些模型之間的區別和聯系，并基于此提出了不同類型保溫材料火蔓延行為預測的模型選用建議，以期為火災工程提供理論參考。

關鍵詞：保溫材料；熱塑性；熱固性；火蔓延模型

1 引言

隨著我國城市化進程加快，高層建筑日益增多，隨著而來的是建筑耗能問題。為了建筑節能，高層建筑中廣泛應用保溫系統。據統計每使用1噸保溫材料，相當于每年節省3噸標準煤，減少1噸CO₂、SO₂和粉塵的排放^[1]。目前建筑外墻保溫系統中廣泛采用的材料主要是模塑聚苯乙烯泡沫塑料（EPS）、擠塑聚苯乙烯泡沫塑料（XPS）和聚氨酯泡沫（PU）。這些保溫材料都屬于可燃或易燃材料，它們的大量使用帶來了嚴重的高層建筑火災安全問題。

2007年來我國陸續發生多起高層建筑火災事故（如表1所示），這些事故凸顯了高層建筑火災特別是保溫材料火災安全問題的嚴重性。這些火災均是由于建筑外墻保溫材料失火而引起的。其中較為典型的事故要屬2009年央視大樓火災以及2010年上海靜安區“11.15”火災。這兩起特大火災不僅造成了巨大的經濟損失，而且?guī)?lái)了嚴重的社會影響，引起了社會各界對高層建筑保溫材料火災安全性的廣泛關注。眾多學者開始質疑有機保溫材料在高層建筑中的應用前景。為了科學對待高層建筑外墻保溫材料的火災安全性問題，以及協調高層建筑節能和消防安全的矛盾，我們有必要將近年來國內外在保溫材料火災安全方面的研究成果進行總結，以供廣大從事火災科學研究和消防工作的人員參考，為保溫材料和建筑行業健康發展提供幫助。

目前國內外學者對固體表面火蔓延理論研究較多，也取得了不錯的成果。然而考慮到建立完備理想火蔓延模型的復雜性和困難性，迄今為止建立的各個模型都有其自身的局限性。一直以來，國內外的文獻中還鮮有關于火蔓延理論模型之間的區別與聯系以及各自適用性的系統總結的報道。特別是針對保溫材料火蔓延理論模型的選用問題，目前還沒有相關文獻報道。為此本文在對保溫材料火災特性分析的基礎上，結合保溫材料的特殊性對國內外相關火蔓延理論模型進行總結，以期為保溫材料火災安全的科學研究和工程應用提供理論指導和參考。

2 高層建筑外墻保溫材料火災的特殊性

筆者結合自身工作經驗對近來國內陸續發生的多起高層建筑火災案例（見表1）進行分析，發現高層建筑外墻保溫火災具有明顯區別于其他類型建筑火災的自身特殊性：

（1）過火速度（火蔓延速度）極快。這些有機保溫材料本身為可燃或易燃材料，而且其內部分子結構多為孔狀結構，孔內含空氣，燃燒時可燃材料與空氣接觸充分，所以燃燒速度極快。另外EPS和XPS均為熱塑性材料，燃燒時會熔融滴落，加快火勢的蔓延。

（2）過火面積很大，且容易形成整個高層建筑的立體火蔓延?，F(xiàn)有高層建筑外墻保溫系統為了防止冷橋，多采用整體式滿鋪墻面，缺乏有效的防火間隔，一旦發生火災，受到煙囪效應很容易迅速向上蔓延，往往在幾分鐘內就可以從底層蔓延至二十幾層，整個高層建筑的立體燃燒。等消防官兵趕到時已是一片大火，濃煙滾滾，只能望火興嘆。

（3）初期火情隱蔽難以發現。由于現有保溫系統多為幕墻式或夾層式，初期時保溫材料著火部位往往位于夾層內部，消防官兵往往很難準確判斷著火的真實部位。

（4）高層建筑火災后果嚴重。高層建筑一旦火災常常為整體立體式火災，再加上保溫材料燃燒產生大量有毒有害煙氣和高層內滅火救援難度大，因此一旦發生火災往往事故后果非常嚴重。

表1 我國高層建筑外墻保溫材料火災典型案例

時間	城市	建筑	原因/保溫材料	事故后果
2011.02	沈陽	皇朝萬鑫酒店	違章燃放煙花引燃樓表面裝飾材料和保溫材料/PS	過火面積約1萬m2，經濟損失1億以上
2010.11	上海	靜安區民用高層建筑	電焊火花引燃可燃防護網和保溫材料/PU	整棟過火，58死71傷
2009.02	北京	中央電視臺新址配樓	違章燃放煙花引燃保溫材料/XPS	過火面積10萬m2,1死7傷，直接經濟損失1.6億
2008.06	北京	北師大科技園孵化大廈	電焊焊渣引燃外墻裝飾和保溫材料/PS	過火面積約300 m2
2007.04	北京	上第MOMA	短路起火引燃上墻裸露外保溫材料/EPS	東南墻外保溫材料全部燒毀

通過上述對高層建筑外墻保溫火災特點的分析可以發現，不論是其過火速度快還是過火面積大，都與保溫材料火蔓延行為的特殊性有很大關聯。正是由于保溫材料的孔狀結構以及受熱熔融滴落等特性使得其在火蔓延過程中表現出蔓延速度快和過火面積大等特點，甚至引起整個高層整體立體式燃燒，導致高層建筑火災后果嚴重。

3 高層建筑外墻保溫材料火蔓延理論研究綜述

正是由于保溫材料火蔓延特性對其火災行為的重要作用，因此國內外眾多學者對保溫材料的火蔓延行為特性進行了大量的理論研究^[2-8]。保溫材料的火蔓延行為非常復雜，不僅涉及到氣相與固相的耦合，還涉及到燃燒熱解等化學反應和傳熱傳質等物理過程的耦合，對于保溫材料還受到炭化、熔融等過程的影響。因此，建立一個考慮所有影響因素的完備保溫材料火蔓延模型是很困難的。根據是否考慮化學反應過程的影響可以將火蔓延模型分成兩類：熱輸運模型和化學動力學模型。對于絕大多數火蔓延情形，特別是保溫材料的火蔓延，其化學反應速度要比傳熱速率快很多，因此化學反應過程可以忽略，火蔓延行為的主導控制機理是傳熱過程?；诖吮疚膶⒅饕榻B一些經典的基于熱輸運理論的保溫材料火蔓延模型。

對于保溫材料火蔓延模型而言，考慮到保溫材料自身特性（主要是熱固性和熱塑性）會對火蔓延行為產生影響，本文將從熱固性保溫材料（以PU為代表）火蔓延理論和熱塑性保溫材料（以EPS和XPS為代表）兩個方面來介紹保溫材料的火蔓延理論。

3.1 熱固性保溫材料火蔓延模型

3.1.1 Williams火蔓延模型

最簡單的基于熱輸運理論的熱固性材料火蔓延模型應該是Williams于1976年提出的固體表面火蔓延模型：



其中q是單位時間內穿過熱解前鋒處接收到的熱量，?為固體可燃物的密度，v_f為火蔓延速度，?h為材料從初溫上升到點火溫度的熱焓。Williams認為在火蔓延控制機理中起主導作用的是傳熱過程，因此固體表面火蔓延速度正比于與材料熱解前鋒處接受到的熱量。應該來說Williams火蔓延模型對于絕大多數可以忽略化學反應過程的火蔓延情形是適應的。不過其理論指導意義大于實際應用，因?yàn)樵趯?shí)際應用中很難確定熱解前鋒處接受到的熱量。

3.1.2 deRis火蔓延模型

實際上在Williams火蔓延模型提出之前，deRis在1969年就提出了一個基于熱輸運理論的火蔓延模型。在deRis模型中采用了如下假設：（1）重力影響可忽略；（2）固體可燃物瞬時蒸發（即其達到某一溫度即蒸發，而不經過熔融或熱解過程）；（3）三重火焰前鋒結構；（4）奧辛流假設。

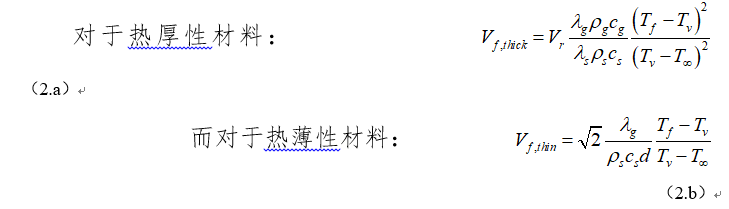

基于上述簡化假設，deRis通過理論求解得到了固體表面逆流火蔓延模型：

后來Bhattachajee^[4]和Quintiere^[5]也分別通過尺度分析和能量守恒能方法得到了與deRis模型形式上統一的固體表面火蔓延模型。雖然說deRis模型有其自身的局限性，比如只適用于逆流火蔓延，在氧濃度較高或流速較小的環境與實驗結果符合較好等。但是該模型還是很好的揭示了固體可燃物性質以及氣流速度和火焰溫度等參數對火蔓延行為的影響規律。因此deRis模型仍沿用至今，成為經典的固體表面火蔓延模型。

3.1.3  Atreya火蔓延理論

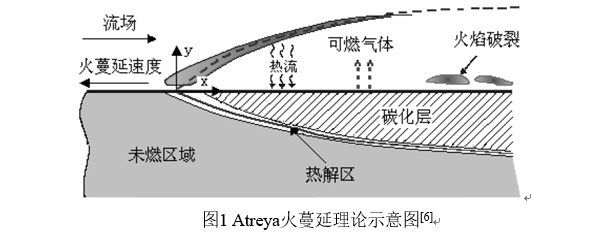

以PU為代表的熱固性保溫材料，其火蔓延行為在本質上與一般的可炭化性固體表面火蔓延相同，其在燃燒過程中不產生熔滴，燃燒后形成碳骨架或炭化層，而炭化層的生成會對固相傳熱產生影響，進而影響其火蔓延行為。圖1為可炭化固體材料表面火蔓延示意簡圖。

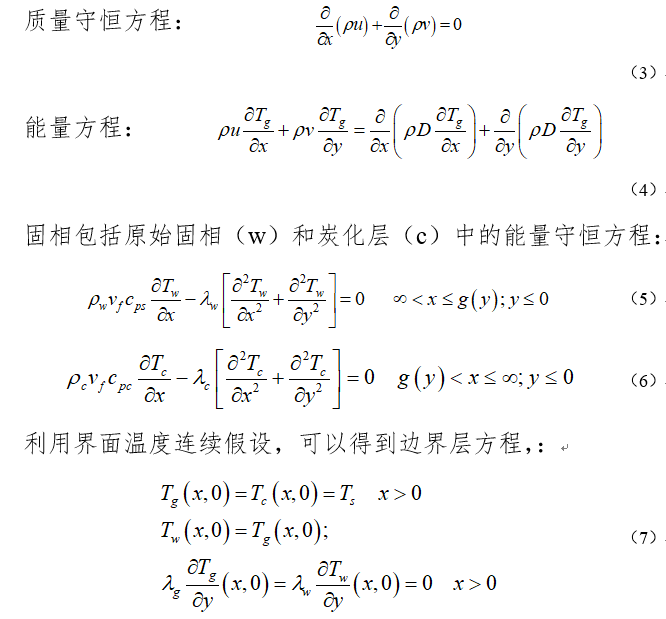

在PU火蔓延過程中，氣相、原始固相以及炭層滿足以下方程。其中氣相有：

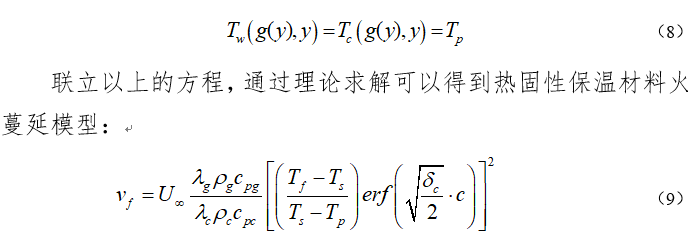

另外仍然采用瞬時熱解假設，即原始固體達到熱解溫度Tp即瞬時分解為炭化層和氣相，可以得到炭化層和原始固體界面處（x=g(y)）的溫度有如下關系：

其中參數c為炭化層厚度，當c趨近于0時，則Tp趨近于Ts，此時該模型則退化成deRis模型，在形式上與deRis模型是統一的。對于以PU為代表的保溫材料來說，可以用該模型來描述其火蔓延行為。

3.2 熱塑性保溫材料火蔓延理論

和熱固性保溫材料的火蔓延行為不同，熱塑性保溫材料火蔓延過程中會發生熔融，該相變行為會對火蔓延行為產生較大的影響。相對于熱固性材料，熱塑性保溫材料的火蔓延理論研究的開展要晚很多。

Delichatsios在2003年初步探討了熱固性材料和熱塑性材料在火蔓延過程中的不同，并基于熱輸運理論提出了熱塑性材料的火蔓延理論模型：



其中、 分別為材料的熔融深度和熱解深度，模型左邊項由以下幾個部分組成：（1）將熱塑性材料從初始溫度加熱到熔融溫度的熱量；（2）熱塑性材料的熔融潛熱，以及（3）將熔融的材料從熔融溫度升高到熱解溫度時的熱量。在Delichatsios模型中，主要考慮了熱塑性材料熔融吸熱對火蔓延過程的影響，而沒有考慮到熔融相變位移以及材料相變之后特性改變的影響。

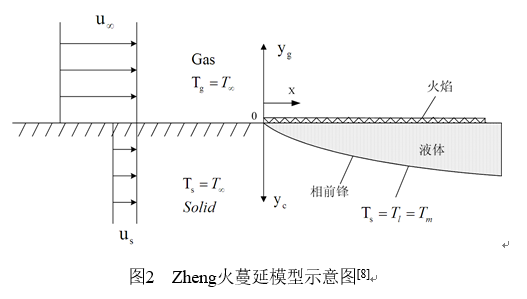

有鑒于此，Zheng等[8]建立了熱塑性材料表面火蔓延的物理模型，如圖2所示。

從圖2可以看出，熱塑性材料火蔓延過程中，固體材料發生了相變，火蔓延行為受控于氣相、液相和固相三個區域的傳熱過程。類似于熱固性保溫材料火蔓延模型的建立方法，對這三個相區建立能量和質量守恒方程，進行理論求解可以得到熱塑性材料的火蔓延模型：



模型中Ti為固液相交界面處的溫度，c為定義液-固交界面軌跡的常數，當c趨近與0時，Ti則近似等于融化溫度Tm。從該模型中可以看出火蔓延速度不僅與原始固相材料特性有關（比如比熱容Cps和導熱率ks），還與材料的相變潛熱Lm，熔融液體的比熱容Cpl和導熱率kl有關。隨著Cpl或者kl的降低，火蔓延速度都將會增加。

4 結論

為此本文在對保溫材料火災特性分析的基礎上，結合保溫材料自身特性對上個世紀60年代以來國內外相關火蔓延理論模型進行總結，主要結論如下：

（1）由于保溫材料自身特性（比如孔狀結構和熔融），其火蔓延行為表現出過火速度快和過火面積大的特點，這是造成高層建筑火災后果嚴重的決定因素之一。

（2）對國內外幾個典型的固體表面火蔓延理論模型的分析中可以發現，這些模型之間既存在不同之處，又存在繼承和關聯之處。

(i) Williams模型是最簡單的基于熱輸運理論的火蔓延模型，但是由于模型中關鍵參數難以確定，故不利于實踐應用；

（ii）deRis模型、Atreya模型和Zheng模型都是在采用一些簡化假設的基礎上，通過對控制方程進行理論求解而得到的，三者之間存在相通之處。不過Atreya模型在deRis模型的基礎上考慮了炭化過程對火蔓延行為的影響，而Zheng模型在deRis模型的基礎上考慮了熔融相變過程對火蔓延行為的影響。如果假設炭化層厚度為0或相變潛熱為0則Atreya模型中和Zheng模型均蛻化為deRis模型。

（iii）對于PU類熱固性保溫材料，考慮到其炭化特性，建議采用Atreya模型描述其火蔓延行為；對于EPS和XPS類熱塑性保溫材料，考慮到其相變特性，建議采用Zheng模型描述其火蔓延行為。



參考文獻：

[1]姜艷. 外墻外保溫材料的燃燒性能及分級標準的實施探究[J]. 質量與標準化,2012,04:35-38.

[2] Williams, F.A., Mechanisms of fire spread [J].  Proc. Comb. Inst., 1976, 16: 1281-1294.

[3] deRis, J.N., Spread of a laminar diffusion flame [J]. Proc. Comb. Inst., 1969,12 (1) :241–52.

[4] J. Quintiere, Fundamentals of Fire phenomena [M]. John Wiley &Sons, The Atrium, Southern Gate, Chichester, U.K., 2006.

[5] Bhattacharjee, Altenkirch, Sacksteder, The effect of ambient pressure on flame spread over thin cellulosic fuel in a quiescent microgravity environment [J]. Journal of Heat Transfer, 1996, 118(1): 10.

[6] A. Atreya, R. Howard, A Model of Opposed-Flow Flame Spread Over Charring Marerials [J], Proceedings of the Combustion Institute, 2002,29:227-236.

[7] M.A.Delichatsios, Relation of opposed flow (creeping) flame spread with extinction/ignition [J], Combustion and Flame 2003, 135: 441–447

[8] G. Zheng, I.S.Wichman, A. Benard. Opposed-Flow Flame Spread Over Polymeric Materials:Influence of Phase Change [J], Combustion and Flame, 2001,124:387–408 ()

[9] 崔崳. 豎直壁面條件下常用有機外墻保溫材料的火災行為研究[D].中國科學技術大學,2012.

[10] 李京,戰峰. 建筑外墻保溫材料的火災危險性與防火措施[J]. 安全、健康和環境,2009,11:16-18.

[11]李學美,任伯幟,劉新華. 城市高層建筑火災消防及安全逃生策略研究[J]. 中國安全科學學報,2009,08:61-66.

[12] 宋長友,陳丹林,季廣其,樊旭輝. 外墻外保溫典型火災案例選編[J]. 建筑科學,2008,02:12-20.

[13] 黃新杰,丁厚成,張浩等. 海拔對聚苯乙烯火蔓延溫度場特性影響的研究[J]. 中國安全科學學報,2012,10:36-40.

[14] 張英. 典型可炭化固體材料表面火蔓延特性研究[D].中國科學技術大學,2012.
